Лазерная закалка (лазерное термоупрочнение): виды, оборудование и сравнение с ТВЧ

Введение: Эволюция поверхностной прочности

В современной металлообработке и машиностроении борьба идет не за объемную твердость, а за интеллектуальное распределение свойств. Деталь должна обладать вязкой, пластичной сердцевиной, способной гасить ударные нагрузки и вибрации, и при этом иметь сверхтвердую, износостойкую поверхность. Традиционно эту задачу решали объемная закалка, цементация и азотирование. Однако в эпоху прецизионной механики, когда допуски измеряются микронами, а финишная шлифовка стоит дороже самого металла, классические методы начали проигрывать.

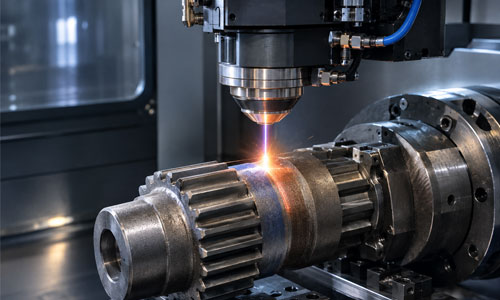

Лазерное термоупрочнение (лазерная закалка) — это технология, которая перевернула представление о поверхностном упрочнении. Если индукционная закалка токами высокой частоты (ТВЧ) — это мощный промышленный молот, то лазер — это скальпель нейрохирурга. В этом материале мы разберем физику процесса, виды лазерного упрочнения, современное оборудование и, главное, проведем детальный экономический и технологический аудит: в каких случаях лазерная технология полностью вытесняет ТВЧ, а в каких — остается неоправданно дорогой игрушкой.

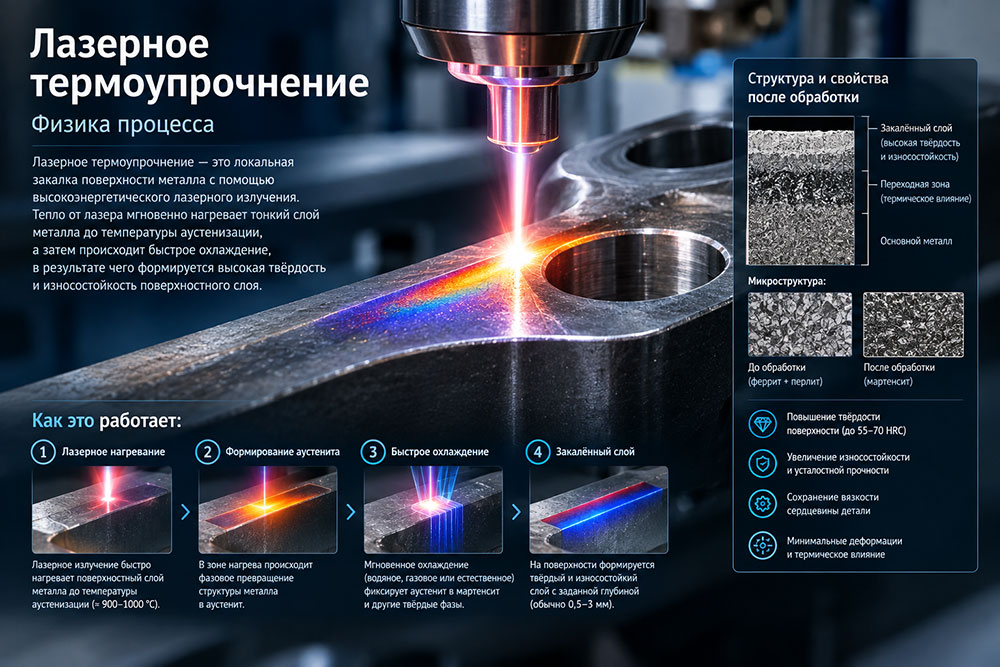

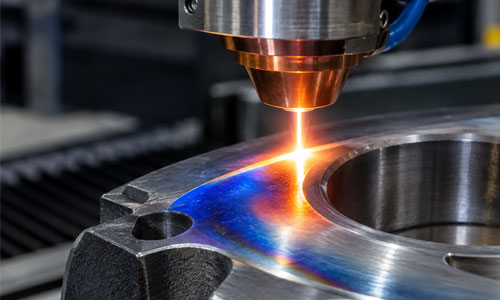

1. Физика процесса: почему лазер не плавит, а закаляет

Главный парадокс лазерной закалки заключается в том, что поверхность металла нагревается до температур аустенитизации (1000–1300 °C) со скоростью до 10⁶ °C/с, но при этом деталь не превращается в лужу расплава.

Механизм процесса строится на трех китах:

• Высокая плотность мощности. Лазерный луч фокусируется в пятно диаметром от 0,2 до 5 мм, создавая плотность энергии 10⁴–10⁶ Вт/см².
• Скоростной нагрев. Время пребывания металла в критическом интервале температур исчисляется миллисекундами. Атомы углерода не успевают диффундировать глубоко, а зерно аустенита остается мелкодисперсным.
• Самозакалка (Self-quenching). Это ключевое отличие от ТВЧ. Как только лазерный луч уходит, зона нагрева мгновенно остывает. Тепло не задерживается на поверхности, а стремительно уходит в холодную массу детали. Скорость охлаждения достигает 1000–2000 °C/с.

В результате на поверхности формируется мелкоигольчатый мартенсит с твердостью 58–65 HRC, а переходная зона к основному металлу получается настолько плавной, что в ней практически отсутствуют термические напряжения. Это исключает образование микротрещин — главного бича классической объемной закалки.

Не путать с лазерно-ударным упрочнением (лазерным шок-пинингом, ЛУУ). Там луч не нагревает металл до фазовых превращений: короткий импульс создаёт ударную волну, которая пластически деформирует поверхностный слой. Нагрев отсутствует, мартенсит не образуется, твёрдость по HRC почти не растёт — работает не структура, а остаточные сжимающие напряжения, повышающие сопротивление усталости. Лазерное термоупрочнение меняет саму структуру поверхности, лазерно-ударное — только её напряжённое состояние, поэтому это разные услуги и разное оборудование.

2. Виды лазерного термоупрочнения

В зависимости от задачи и геометрии детали применяются три основные схемы упрочнения:

3. Оборудование: от CO2 до волоконных гигантов

Выбор источника излучения определяет не только стоимость станка, но и саму возможность обработки конкретной марки стали.

• CO2-лазеры (газовые). Старая, но надежная гвардия. Длина волны 10,6 мкм. Хорошо поглощаются большинством сталей и чугунов. Требуют сложной системы зеркал для доставки луча, чувствительны к пыли. Сегодня используются в основном для обработки очень больших площадей, где не требуется ювелирная точность.
• Диодные лазеры (LD). Компактные, с высоким КПД (до 50%). Излучение выходит в виде полосы (линии), а не точки. Идеальны для закалки протяженных зон (кромки ножей, длинные валы). Однако качество луча ниже, чем у волоконных, что ограничивает минимальную ширину дорожки.
• Волоконные лазеры (Fiber). Золотой стандарт 2020-х годов. Длина волны 1,06–1,07 мкм. Луч передается по гибкому оптоволокну, что позволяет легко интегрировать лазер в промышленные роботы-манипуляторы. Обеспечивают высочайшую плотность мощности и отличное качество пятна. Именно волоконные лазеры мощностью 3–6 кВт сегодня стоят на большинстве линий по упрочнению автокомпонентов.
• Дисковые лазеры (Disk). Применяются для глубокого упрочнения (до 2–3 мм) и работы с высокоотражающими материалами (алюминиевые сплавы, медь).

Современная лазерная установка — это не просто источник. Это роботизированный комплекс, включающий систему ЧПУ, систему сканирования (galvo-сканеры для малых зон или 5-осевые манипуляторы для больших), систему дымоудаления и, что критически важно, систему мониторинга процесса (пирометры и тепловизоры), контролирующую температуру пятна 2000 раз в секунду.

4. Лазер против ТВЧ: детальное сравнение технологий

Индукционная закалка (ТВЧ) десятилетиями была королевой массового производства. Чтобы понять, когда лазер становится выгоднее, нужно разобрать технологии по косточкам.

5. Когда лазер выгоднее ТВЧ: экономическая матрица

Лазерная установка стоит в 5–10 раз дороже среднестатистического поста ТВЧ. Однако существуют сценарии, где ТВЧ проигрывает экономически еще на этапе проектирования.

Лазер становится выгоднее ТВЧ, когда:

• Стоимость механической доработки после ТВЧ (шлифовки) превышает разницу в цене обработки.
• Стоимость изготовления и хранения парка индукторов выше, чем амортизация лазера на единицу продукции.
• Требуемая глубина слоя менее 1,5 мм.
• Деталь имеет сложную 3D-геометрию или внутренние полости.

6. Технологические ограничения и подводные камни

Лазер — не панацея. У технологии есть свои критические ограничения:

• Светопоглощение. Полированные поверхности отражают до 80% лазерного излучения. Перед лазерной закалкой поверхность необходимо матировать (пескоструйная обработка) или наносить специальные поглощающие покрытия (лазерные краски, которые испаряются в процессе). ТВЧ в этом плане абсолютно все равно, блестит деталь или нет.
• Производительность на больших площадях. Если вам нужно закалить плоскость размером 1×1 метр, лазер будет ползать по ней часами. ТВЧ-индуктор размером с эту плоскость справится за 5 минут.
• Глубина. Для валов, работающих в условиях экстремального износа (шнеки, зубья ковшей экскаваторов), глубины 1 мм недостаточно. Здесь правит ТВЧ или плазменная наплавка.

7. Практические кейсы из российской промышленности

• Автопром (моторные производства): Переход на лазерное упрочнение кулачков распределительных валов. Цель — исключить операцию финишной шлифовки кулачков после термообработки. Лазер позволил сохранить геометрию, достигнутую при точении, и уйти от использования токсичных охлаждающих эмульсий, которые применялись при ТВЧ.
• Нефтесервис: Упрочнение замковых резьб бурильных труб. Традиционно резьбы обкатывали роликами — накатка резьбы (ППД). Лазерная закалка по профилю резьбы дает твердость 60 HRC против 45 HRC при обкатке, что увеличивает количество циклов свинчивания-развинчивания в 2,5 раза.
• Станкостроение: Направляющие станин тяжелых фрезерных центров. Использование широкополосных диодных лазеров позволяет закаливать дорожки шириной 50 мм за один проход со скоростью 1 м/мин, обеспечивая ресурс направляющих в 15–20 лет без износа (по оценкам производителей).

8. Тренды и взгляд в будущее

Технологии лазерного упрочнения не стоят на месте. В этом году наметились три ключевых вектора развития:

• Гибридные головки. Появляются установки, совмещающие лазерную закалку и лазерную наплавку (DMD). Робот может сначала наплавить изношенный кулачок, а следом, не снимая деталь, закалить его до 62 HRC.
• ИИ и цифровые двойники. Программное обеспечение для лазерных станков теперь не просто рисует траекторию. Нейросеть анализирует 3D-модель, предсказывает зоны термических деформаций и заранее корректирует мощность луча (например, снижая ее на входе в угол, чтобы избежать оплавления кромки).
• Зеленая повестка. Лазерная закалка — сухой процесс. В отличие от ТВЧ, где используются системы охлаждения индукторов, и тем более в отличие от соляных ванн, лазер не генерирует жидких отходов. В условиях ужесточения экологических норм в РФ и мире это становится серьезным конкурентным преимуществом при получении разрешений на строительство новых цехов.

Заключение

Выбор между лазером и ТВЧ — это не выбор между «хорошим» и «плохим». Это выбор между молотком и лазерным скальпелем. ТВЧ остается непревзойденным инструментом для массового, серийного производства простых деталей (валы, оси, плоские плиты), где важна скорость и глубина слоя. Лазерное термоупрочнение занимает нишу высокотехнологичного, прецизионного и мелкосерийного производства.

Если ваша деталь стоит дорого, уже отшлифована, имеет сложную форму или требует упрочнения в труднодоступных местах — лазер окупится быстрее, чем вы ожидаете, просто за счет исключения последующих операций мехобработки и снижения уровня брака. Если же вы производите тысячи одинаковых шестерен для сельхозтехники — ТВЧ с его простыми медными индукторами пока останется королевой конвейера.
